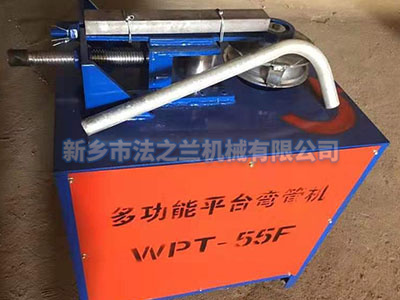

电动弯管机

　　弯管机是指被用在弯管的机械也可以用作千斤顶使用，大致被分为数控弯管机，液压型弯管机等，主要使用在公路铁路建设，电力施工，船舶，装潢桥梁等方面的道路铺设以及修筑。弯管机具备功能齐全，结构合理，操作简单等优势。弯管机除了具备弯管功能之外，相对于数控弯管机来讲具备价格优惠，使用更方便等特点，在弯管机市场中也占据一席之地。

　　液压电动弯管机

　　卧式液压弯管机

　　多功能滚动式弯管机

　　数显弯管机

　　结构方面

　　1、弯管机采用触荧幕加数控模组，对话式操作，程式设定简便容易；

2、床身结构稳固，不易变形；

　　3、每一档可设定16个弯管角度，记忆体可储放16组档案；

4、俱慢速定位功能，弯管角度稳定，重复精度达±0.1°；

5、错误讯息在屏幕上显示，帮助操作者立即排除；

6、提供自行研发之座标转换弯管加工值，软体可选购装在桌上型电脑编辑计算。

　　工艺方面

　　弯管机进行管材的弯曲和板料的弯曲一样。在纯弯曲的情况下，外径为D，壁厚为t的管子受外力矩M的作用发生弯曲时，中性层外侧管壁受拉应力σ1作用，管壁变薄；中性层内侧管壁受拉应力σ1作用，管壁变厚。而且横截面的形状由于受合力F1和F2的作用由圆形变为近似椭圆形，当变形量过大时，外侧管壁会产生裂纹，内侧管壁会出现起皱。

　　管材的变形程度，取决于相对弯曲半径R/D和相对厚度t/D数值的大小、R/D和t/D值越小，表示变形程度越大。为保证管件成形质量，必须控制变形程度在许可范围内，管材弯曲成形极-限不仅取决于材料的力学性能和弯曲方法，而且还考虑管件的使用要求。管件的成形极-限应包含以下几个内容：

　　1)中性层外侧拉伸变形区内较大的伸长变形不超过材料塑性允许值而产生破裂；

2)中性层内侧压缩变形区内，受切向压应力作用的薄壁结构部分不致超过失稳而起皱；

3)如果管件有椭圆度的要求时，控制其断面产生畸变；4)如果管件有承受内压力的强度要求时，控制其壁厚减薄的成形极-限。

　　（1）电动油泵使用说明书。

　　（2）先将工作油缸旋入方档块的内螺纹，使油缸后端装在支架上的车轮向下。

　　（3）根据所弯管子的外径选择模头，套在柱塞上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管端部的快速接头活动部份向后拉并套在工作油缸的接头上，将电动油泵上的放油螺钉旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞即自动复位。

　　操作前

　　1、机床必须良好的接地，导线不得小于4mm2铜质软线。不允许接入超过规定范围的电源电压，不能带电插拔插件，不能用兆欧表测试控制回路，否则可能损坏器件。

　　2、在插拔接插件时，不能拉拔导线或电缆，以防焊接拉脱。

　　3、接近开关，编码器等不能用硬物撞击。

　　4、不能用尖锐物碰撞显示单元。

　　5、电气箱必须放在通风处，禁止在尘埃和腐蚀性气体中工作。

　　6、不得私自加装、改接PC输入输出端。

　　7、调换机床电源时必须重新确认电机转向。

　　8、机床应保持清洁，特别应注意夹紧块、滑块等滑动槽内不应有异物。

　　9、定期在链条及其它滑动部位加润滑油。

　　10、在清洗和检修时必须断开电源。

　　11、开车前准备：检查油箱油位是否到油位线，各润滑点加油，开机确认电机转向，检查油泵有无异常声音，开机后检查液压系统有无漏油现象（角度编码器处于不允许加油）；

12、压力调整：用电磁溢流阀调整压力，保证系统压力达到需要的工作压力，一般不高于12.5Mpa.

　　13、模具调整：模具安装，要求模具与夹紧块对中心，夹紧块可用螺栓调节；助推块与模具对中心，助推块可调；芯头与模具对中心，松开芯头架螺栓，调正好中心后紧固螺栓。

　　操作中

　　1、机床开动时注意人体不得进入转臂旋转扫过的范围。

　　2、机床工作时，所有人员禁止进入转臂及管件扫过的空间范围！

　　3、机床液压系统采用YA-N32普通液压油（原牌号20号），正常情况下每年更换一次，滤油器必须同时清洗。

　　4、调整机床（模具）时，应由调整者自已按动按钮进行调整。绝不可一人在机床上调整，另一人在控制柜上操作。

　　5、调整机床或开空车时应卸下芯杆。

　　6、液压系统压力不可大于14Mpa。

　　7、手动调整侧推油缸速度时转臂应旋转至≥900时进行调整，调整速度为转臂转动弯管模具边缘的线速度同步，禁止在手动状态下侧推推进速度大于旋转模具边缘的线速度。

　　8、一般机器使用一段时间后应检查链条的涨紧程度，保持上下链条松紧一致。

　　9、自动操作时在有芯弯曲模式中，弯臂返回前，操作人员必须保证芯头在管子里面，或确保芯轴在弯臂返回时没有阻挡现象，否则，芯头或芯杆有可能被折弯或折断。

　　工作结束后，切断电源，做好清洁润滑工作。

　　1、要参考电动油泵的使用说明书，按照规定操作，不可违规操作；

2、弯管机是以用油为介质，必须呢要做好油以及本机具备的清洁保养工作，避免淤塞或者是出现漏油等情况，影响了使用的效果；

3、在具备载荷的时候禁止将快速接头卸载下。
