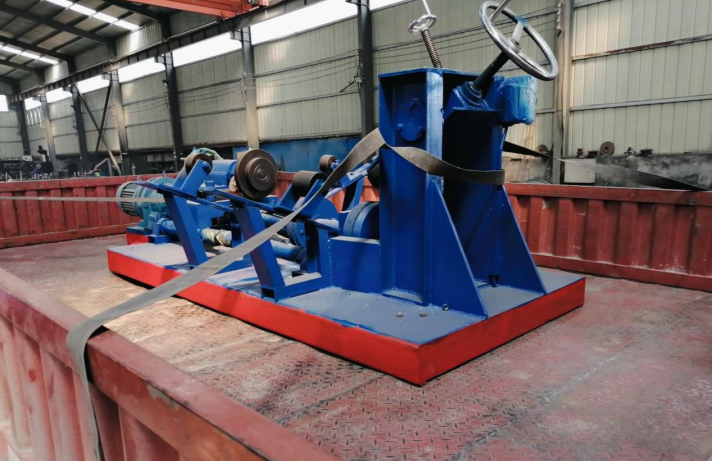

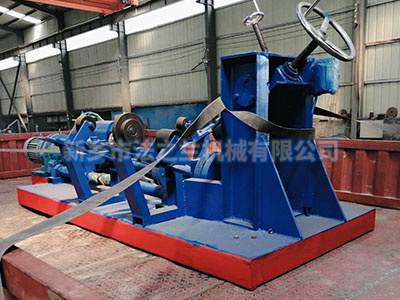

风筒翻边机

　　风筒翻边机是我司针对消防风机，通风风机，以及除尘设备制造行业使用的翻边设备，属于我司新产品，翻边机是单液压推进，工件在转动的时候，可以使得工件旋压的同时变形达到翻边角度，要比之前的双液压推进技术更加的好。

　　风筒翻边机操作便捷，更换模具快，能耗也低，关键是效率高。单人操作就可以完成风翻边制作，翻边机可以完成集风器旋压成型，进风口翻边，属于风管风机制造行业当中不错的设备，主要被使用在轴流风机外壳进风口制作，也是圆形以及锥形金属法兰边制作的理想设备。

　　新乡市法之兰机械有限公司研制开发的圆筒翻边机，该机结构形式为二模侧旋压式。下模安装在主动轴上，由电机带动，需要旋压工件放到上模上面，通过调节二端四个托辊和后顶轮控制圆管不让其左右、前后摆动。上模在45度角处向下方旋压，当上辊的下压力超高材料的屈服极-限时，便使所卷制的材料变形，根据要求当达到需要弧度或角度时，停止向下受力完成一次操作。

　　1.我公司所生产的风筒翻机结构紧凑，操作方便，使用寿命长，全部滚压轮均经过热处理。硬度在HRC45——55之间。

　　2.动力采用4KW电机，具有耗力量大稳定性好等特点。

　　3.采用摆线针减速机,整台机器更稳固，更耐用，加40号机械油。

　　4.可翻范围大小可调，能翻轴流风机等风筒的直角边和喇叭口。

　　5.机械效率高、故障少、寿命长:本机主要传动啮合件使用合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑，承载能力大，而且降低摩擦引起的功率损耗，因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少、寿命长。

　　6.拆装方便,容易维修:本机采用整体结构，设计合理，刚性强，拆装简单便于维修。

　　1.把设备放在平整的混凝土地面上保持平稳，无需地脚固定。

　　2.在使用时，必须将减速机、链条以及丝杠处添加润滑油。

　　3.开关按照操作规程操作，并详阅使用说明书；4.要经常保持机器清洁，定期更换使用支撑耐磨胶垫。

　　A.电动机：Y100-4-4KW

　　主轴转速：33.5r/min

　　减速机BWD-3-43-4KW

　　旋压风筒板厚:标准产品≤4mm可订做≤6mm

　　较大翻边宽度:标准产品≤50mm可订做≤55mm

　　风筒直径范围:标准产品φ200-2000mm可订做φ100-4000mm风筒长度范围:标准产品200-2000mm可订做180-4000mmB.电动机：Y100-4-4KW

　　主轴转速：33.5r/min

　　减速机BWD-3-43-4KW

　　旋压风筒板厚:≤4mm

　　较大翻边宽度:≤48mm

　　风筒直径范围:φ200-1600mm

　　风筒长度范围:280-1500mm

　　进风口翻边范围≤18#

　　锥筒大口直径Φ200-Φ1800mm

　　锥筒小口直径Φ200-Φ1000mm

　　C.电动机：Y100-4-4KW

　　主轴转速：33.5r/min

　　减速机BWD-3-43-4KW

　　旋压风筒板厚:标准产品≤4mm

　　较大翻边宽度:标准产品≤50mm

　　风筒直径范围:标准产品φ200-2000mm

　　风筒长度范围:标准产品300-2000mm

　　备注：可按客户要求进行非标制作。

　　用户在购买锥筒翻边机时一定要提供以下数据

　　1.加工板厚范围

　　2.加工圆筒直径范围

　　3.加工圆筒长度范围

　　4.翻边宽度范围

　　5.钢板材质
