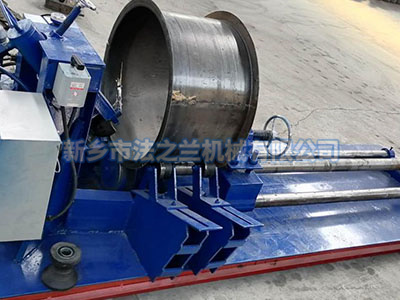

锥筒翻边机是我司针对消防风机,通风风机,以及除尘设备制造行业使用的翻边设备,属于我司新产品,翻边机是单液压推进,工件在转动的时候,可以使得工件旋压的同时变形达到翻边角度,要比之前的双液压推进技术更加的好。
锥筒翻边机操作便捷,更换模具快,能耗也低,关键是效率高。单人操作就可以完成风翻边制作,翻边机可以完成集风器旋压成型,进风口翻边,属于风管风机制造行业当中不错的设备,主要被使用在轴流风机外壳进风口制作,也是圆形以及锥形金属法兰边制作的理想设备。
新乡市法之兰机械有限公司研制开发的圆筒翻边机,该机结构形式为二模侧旋压式。下模安装在主动轴上,由电机带动,需要旋压工件放到上模上面,通过调节二端四个托辊和后顶轮控制圆管不让其左右、前后摆动。上模在45度角处向下方旋压,当上辊的下压力超高材料的屈服极-限时,便使所卷制的材料变形,根据要求当达到需要弧度或角度时,停止向下受力完成一次操作。
1.我公司所生产的风筒翻机结构紧凑,操作方便,使用寿命长,全部滚压轮均经过热处理。硬度在HRC45——55之间。
2.动力采用4KW电机,具有耗力量大稳定性好等特点。
3.采用摆线针减速机,整台机器更稳固,更耐用,加40号机械油。
4.可翻范围大小可调,能翻轴流风机等风筒的直角边和喇叭口。
5.机械效率高、故障少、寿命长:本机主要传动啮合件使用合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑,承载能力大,而且降低摩擦引起的功率损耗,因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少、寿命长。
6.拆装方便,容易维修:本机采用整体结构,设计合理,刚性强,拆装简单便于维修。
1.把设备放在平整的混凝土地面上保持平稳,无需地脚固定。
2.在使用时,必须将减速机、链条以及丝杠处添加润滑油。
3.开关按照操作规程操作,并详阅使用说明书;4.要经常保持机器清洁,定期更换使用支撑耐磨胶垫。
A.电动机:Y100-4-4KW
主轴转速:33.5r/min
减速机BWD-3-43-4KW
旋压风筒板厚:标准产品≤4mm可订做≤6mm
较大翻边宽度:标准产品≤50mm可订做≤55mm
风筒直径范围:标准产品φ200-2000mm可订做φ100-4000mm风筒长度范围:标准产品200-2000mm可订做180-4000mmB.电动机:Y100-4-4KW
主轴转速:33.5r/min
减速机BWD-3-43-4KW
旋压风筒板厚:≤4mm
较大翻边宽度:≤48mm
风筒直径范围:φ200-1600mm
风筒长度范围:280-1500mm
进风口翻边范围≤18#
锥筒大口直径Φ200-Φ1800mm
锥筒小口直径Φ200-Φ1000mm
C.电动机:Y100-4-4KW
主轴转速:33.5r/min
减速机BWD-3-43-4KW
旋压风筒板厚:标准产品≤4mm
较大翻边宽度:标准产品≤50mm
风筒直径范围:标准产品φ200-2000mm
风筒长度范围:标准产品300-2000mm
备注:可按客户要求进行非标制作。
用户在购买锥筒翻边机时一定要提供以下数据
1.加工板厚范围
2.加工圆筒直径范围
3.加工圆筒长度范围
4.翻边宽度范围
5.钢板材质
