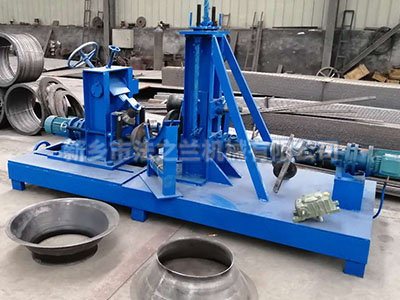

圆筒翻边机
产品名称:

圆筒翻边机

产品简介:设备简介:圆筒翻边机是我公司在风机制造行业生产的专业成型设备,该机操作简便,更换模具快捷,能耗低,效率高。单人操作即可完成风筒翻遍制作,另该机可完成集风器旋压成


咨询热线:15837380865

点击联系我们>>


设备简介:

圆筒翻边机是我公司在风机制造行业生产的专业成型设备,该机操作简便,更换模具快捷,能耗低,效率高。单人操作即可完成风筒翻遍制作,另该机可完成集风器旋压成型,进风口翻边,是风管风机制造行业的理想设备。主要用于轴流风机外壳和离心风机进风口制作。也是圆型和锥型金属筒法兰边制作的理想设备。

卷制原理:

新乡市法兰机械有限公司研制开发的圆筒翻边机,该机结构形式为二模侧旋压式。下模安装在主动轴上,由电机带动,需要旋压工件放到上模上面,通过调节二端四个托辊和后顶轮控制圆管不让其左右、前后摆动。上模在45度角处向下方旋压,当上辊的下压力超高材料的屈服极限时,便使所卷制的材料变形,根据要求当达到需要弧度或角度时,停止向下受力完成一次操作。

设备特点:

1.我公司所生产的风筒翻机结构紧凑,操作方便,使用寿命长,全部滚压轮均经过热处理。硬度在HRC45——55之间。

2.动力采用4KW电机,具有耗力量大稳定性好等特点。

3.采用摆线针减速机,整台机器更稳固,更耐用,加40号机械油。

4.可翻范围大小可调,能翻轴流风机等风筒的直角边和喇叭口。

5.机械效率高、故障少、寿命长:本机主要传动啮合件使用优质合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑,承载能力大,而且降低摩擦引起的功率损耗, 因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少、寿命长。

6.拆装方便,容易维修:本机采用整体结构,设计合理,刚性强,拆装简单便于维修。

技术参数:

电动机:Y100-4-4KW

主轴转速:33.5r/min

减速机 BWD-3-43-4KW

旋压风筒板厚:标准产品≤4mm           可订做≤6mm

最大翻边宽度:标准产品≤50mm         可订做≤55mm

风筒直径范围:标准产品φ200-2000mm    可订做φ100-4000mm

风筒长度范围:标准产品200-2000mm      可订做180-4000mm

备注:可按客户要求进行非标制作。

订货须知:

用户在购买设备时一定要提供以下数据

1.加工板厚范围

2.加工圆筒直径范围

3.加工圆筒长度范围

4.翻边宽度范围

5.钢板材质

安装使用:

1.把设备放在平整的混凝土地面上保持平稳,无需地脚固定。

2.在使用时,必须将减速机、链条以及丝杠处添加润滑油。

3.开关按照操作规程操作,并详阅使用说明书;

4.要经常保持机器清洁,定期更换使用支撑耐磨胶垫。


成品图片:
